arcgis教程 >> ArcGIS提取NDVI步骤教程

最后编辑时间:2021年07月23日 12:07:43

【内容简介】ArcGIS提取NDVI的步骤我们详细介绍一下。NDVI即归一化差值植被指数,用于显示植被量(也称为相对生物量)的图像。


NDVI对多光谱栅格数据集中两个波段的特征进行比对,即红色波段中叶绿素的色素吸收率和近红外 (NIR) 波段中植物体的高反射率。
NDVI极低值或负值表示完全无植被(如云、水或雪)区域。
NDVI较低值表示仅有少量植被(如混凝土、岩石或裸土)的区域。
NDVI中等值表示灌木丛和草地。
NDVI较高值表示森林地区和茂盛的地表植被。

公式:NDVI=(NIR-R)/(NIR+R),NIR为近红外波段的反射值R为红光波段的反射值。
生成输出的默认方程:  NDVI = ((IR - R)/(IR + R)) * 100 + 100

这里我们用ArcGIS提取NDVI步骤如下:
1. 在arcgis加载B4、B5波段影像图层,点击Windows

ArcGIS提取NDVI步骤

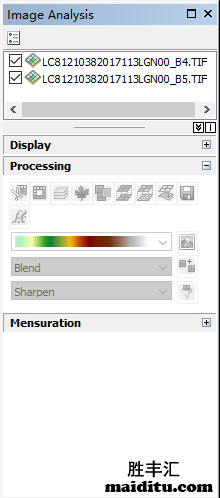

2. 然后再点击 ImageAnalysis

argis的ImageAnalysis

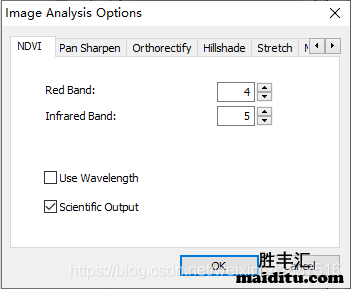

3. 在arcgis选中两个波段影像图层,点击打开影像分析选择窗口,
设置红光波段(Red Band)为B4以及近红外波段(Infrared Band)为B5,然后选择科学输出(Scientific Output)为-1<Value<1,最后点击OK,如下图:

NDVI两个波段影像图层

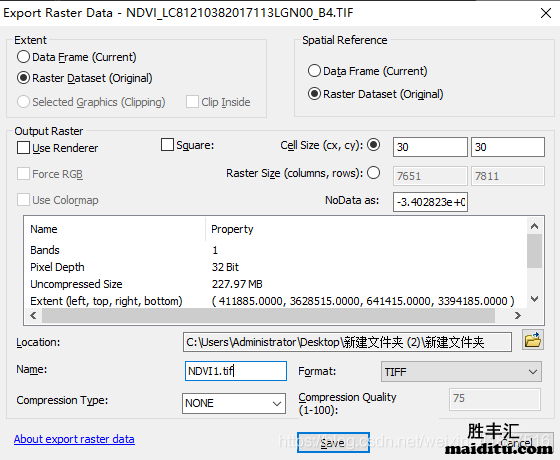

4. 然后在影像分析窗口点击NDVI计算,然后输出NDVI计算结果(会将无值区域变为0值区域,最终影响NDVI的统计分析)如下图:

NDVI计算
