最后编辑时间:2021年06月04日 12:12:16【内容简介】SuperMap电子地图矢量瓦片诞生的意义在于互补栅格瓦片的不足,栅格瓦片是目前使用最广、技术成熟的底图技术。随着应用的不断升级,栅格瓦片的局限性越来越凸显。
SuperMap电子地图矢量瓦片服务生成遵循 MapBox MVT 规范的矢量瓦片(.mvt),
瓦片数据包含要素的几何形状与属性信息,而要素的风格样式由 MapBox 标准样式文件(style.json)描述。
SuperMap电子地图矢量瓦片相比栅格瓦片具有无级缩放,风格修改,数据量相对较小的优势,能更好满足灵活多样的 Web 地图应用。
瓦片数据包含要素的几何形状与属性信息,而要素的风格样式由 MapBox 标准样式文件(style.json)描述。
SuperMap电子地图矢量瓦片相比栅格瓦片具有无级缩放,风格修改,数据量相对较小的优势,能更好满足灵活多样的 Web 地图应用。
SuperMap电子地图栅格瓦片面临的问题:
栅格瓦片体积大
栅格瓦片创建效率低
更改配图方案需要重新创建栅格瓦片
栅格瓦片底图对高分辨率显示屏支持不足
SuperMap电子地图矢量瓦片的优势:
矢量瓦片创建效率高
矢量瓦片传输和渲染速度快
矢量瓦片数据和风格样式独立,更改配图方案无需重新创建瓦片
矢量瓦片具有高显示质量,能够很好地支持高分辨率显示屏
下面附上SuperMap电子地图栅格瓦片和矢量瓦片的各自特点,方便您合理选择瓦片类型用作底图。
矢量瓦片 |
栅格瓦片 |
|
瓦片形式 |
mvt文件 |
图片文件 |
瓦片格式 |
Google Protocol Buffers数据序列化格式 |
png、jpg、png8等 |
瓦片内容 |
瓦片对应范围的地图矢量数据的坐标和字段 |
瓦片对应范围的地图内容输出的图片 |
基于MapBox样式规范的瓦片风格 |
||
瓦片结构 |
瓦片按照层级和行列号分文件夹存储 |
|
采用全球剖分层级比例尺创建瓦片 |
可自定义层级比例尺创建瓦片 |
|
瓦片大小 |
大小与瓦片对应范围的矢量地图数据量的大小有关,数据量大,瓦片文件就大 |
图片文件大小 |
瓦片存储 |
支持原始缓存、紧凑缓存以及存储在MongoDB数据库 |
SuperMap电子地图矢量瓦片底图是一种结合了栅格瓦片底图和矢量底图优势的底图技术,
具有客户端灵活绘制、渲染,分块加载减少请求数量的优点
。目前,已经采用矢量瓦片底图技术的组织有ESRI、MapBox、MAPZEN、OpenStreetMap、百度地图、SuperMap。
具有客户端灵活绘制、渲染,分块加载减少请求数量的优点
。目前,已经采用矢量瓦片底图技术的组织有ESRI、MapBox、MAPZEN、OpenStreetMap、百度地图、SuperMap。
一、 支持的MVT矢量瓦片坐标系
iClient for Openlayer默认支持4326,3857坐标系MVT矢量瓦片的对接,对于非4326和3857的坐标系需要先通过proj4.defs()来定义,再进行对接,如China2000坐标系定义:
proj4.defs(“EPSG:4490”,"+proj=longlat +ellps=GRS80 +no_defs");
PS:proj4的使用方法可以参考博客《JavaScript利器分享之Proj4js》
二、 支持的MVT服务来源
SuperMap iServer 提供了矢量瓦片图层源,以下面两种方式提供:
1) iServer发布的地图服务的矢量切片(tileFeature)资源的mvt表述
2) iServer发布的矢量瓦片服务(vectortile)资源
三、 实战演练
Web端加载MVT瓦片其实就是从服务端获取矢量瓦片资源然后在客户端实现解析数据和完成绘制。主要思路就是:
1、解析iServer提供的服务
2、实现在客户端的绘制
3、瓦片要素的查询
4、图层风格的修改
下面就来说一说SuperMap电子地图的矢量瓦片解决方案。

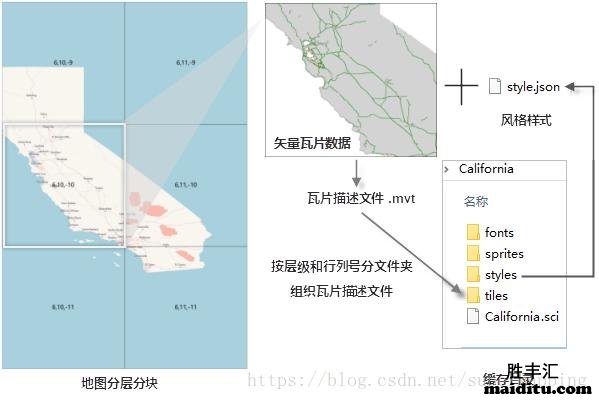

SuperMap电子地图的矢量瓦片使用全球剖分网格,像建金字塔的方式,对矢量地图数据进行分层分块,
然后,使用 .mvt自定义文件格式(遵循MapBox MVT规范的矢量瓦片描述文件)存储分块内的数据描述信息,
并生成瓦片风格文件,如上图所示。矢量瓦片发布到服务端后,客户端请求到矢量瓦片后,通过解析样式来动态渲染矢量瓦片并拼接成底图。

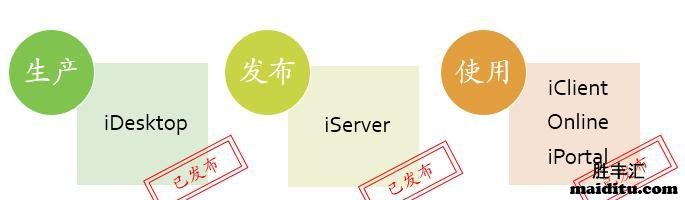

完成上述矢量瓦片的生成、发布和使用的全过程,需要多个SuperMap电子地图系列产品相互配合。
然后,使用 .mvt自定义文件格式(遵循MapBox MVT规范的矢量瓦片描述文件)存储分块内的数据描述信息,
并生成瓦片风格文件,如上图所示。矢量瓦片发布到服务端后,客户端请求到矢量瓦片后,通过解析样式来动态渲染矢量瓦片并拼接成底图。
完成上述矢量瓦片的生成、发布和使用的全过程,需要多个SuperMap电子地图系列产品相互配合。
首先,将矢量数据加载到SuperMap iDesktop中进行矢量地图制作,或者使用已有的地图数据。
不过,地图风格的一些设置需要注意,原因是:SuperMap根据MapBox GL 版本 8的样式规范生成矢量瓦片风格文件,
而MapBox风格显示表达与SuperMap存在差异,所以个别SuperMap的系统符号以及图层风格MapBox不支持,在地图配图时,建议您采用替代方案规避。
不过,地图风格的一些设置需要注意,原因是:SuperMap根据MapBox GL 版本 8的样式规范生成矢量瓦片风格文件,
而MapBox风格显示表达与SuperMap存在差异,所以个别SuperMap的系统符号以及图层风格MapBox不支持,在地图配图时,建议您采用替代方案规避。
除此之外,SuperMap电子地图矢量地图的复杂度将会影响创建矢量瓦片的性能,如要素包含的子对象过多等,建议制作矢量地图时尽量降低数据的复杂度。

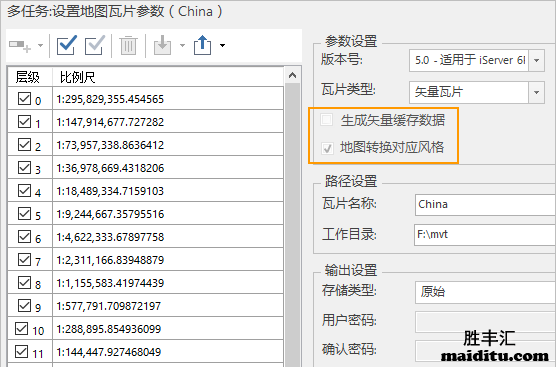

准备好矢量地图后,在SuperMap iDesktop直接可以创建矢量瓦片,只需简单地设置层级比例尺、范围等参数。
这里,您可以使用多进程高效创建矢量瓦片,矢量瓦片的存储类型也支持多种:原始缓存、紧凑缓存,也可以将矢量瓦片写入MongoDB数据库。
这里,您可以使用多进程高效创建矢量瓦片,矢量瓦片的存储类型也支持多种:原始缓存、紧凑缓存,也可以将矢量瓦片写入MongoDB数据库。

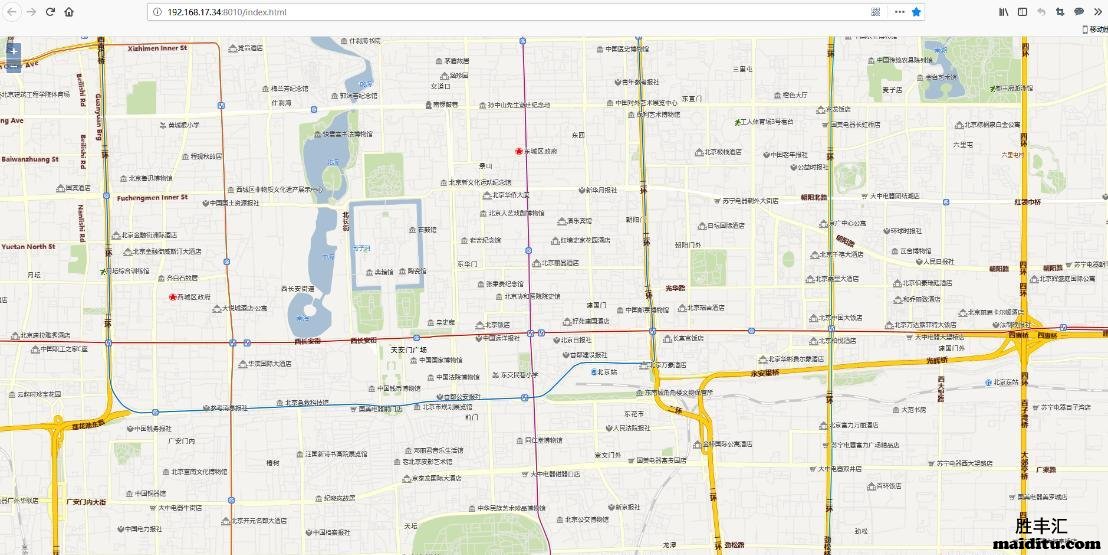

创建的矢量瓦片可以通过SuperMap iDesktop提供的入口浏览,也可以通过SuperMap iServer 发布为地图服务,再通过SuperMap iClient客户端显示浏览。
目前,SuperMap iClient支持MapBox GL和OpenLayers两种渲染显示效果。
其中,OpenLayers支持多种投影的矢量瓦片渲染显示,而MapBox GL只支持渲染显示EPSG3857投影的矢量瓦片。
其中,OpenLayers支持多种投影的矢量瓦片渲染显示,而MapBox GL只支持渲染显示EPSG3857投影的矢量瓦片。
SuperMap电子地图矢量瓦片的最大特点之一就是瓦片数据与风格独立,
因此,能够通过修改瓦片的风格来改变矢量瓦片底图的配图方案,无需重新创建矢量瓦片。
因此,能够通过修改瓦片的风格来改变矢量瓦片底图的配图方案,无需重新创建矢量瓦片。
SuperMap电子地图矢量瓦片的风格文件style.json位于“矢量缓存目录/Styles/”目录下,
所使用的点、线、面符号等资源存储在“矢量缓存目录/ sprites”目录下。
所使用的点、线、面符号等资源存储在“矢量缓存目录/ sprites”目录下。
SuperMap电子地图修改矢量瓦片风格可以通过以下途径:
一、直接修改style.json样式文件,此方式并不易用,不建议使用。
二、通过SuperMap iDesktop重新创建矢量瓦片风格,然后将新创建的矢量瓦片风格内容替换到待更新风格的矢量缓存目录即可。
三、SuperMap Online目前提供了矢量瓦片底图服务,

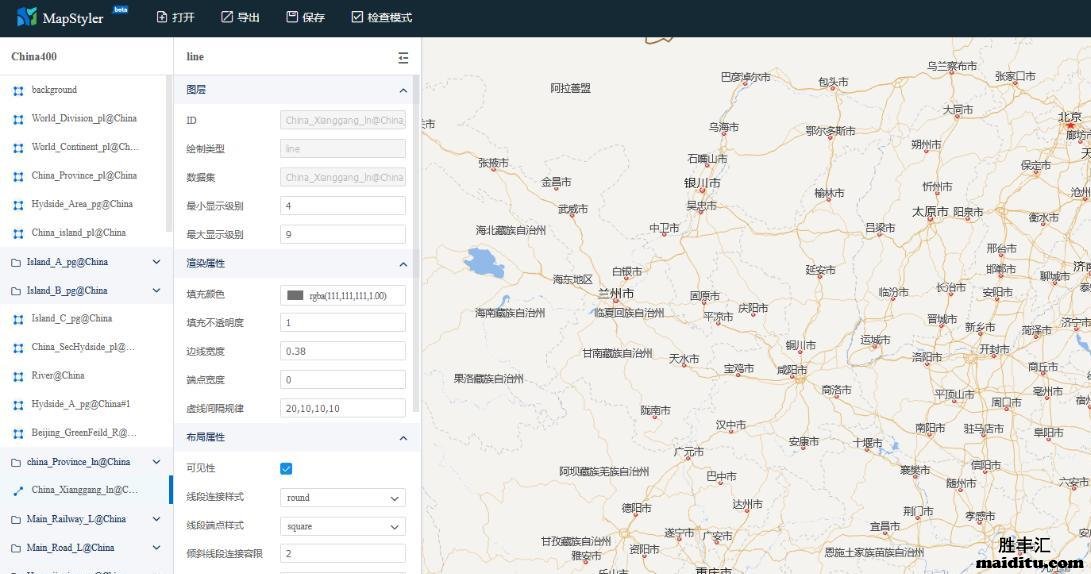

您也可以通过SuperMap Online,使用SuperMap iPortal内置的矢量瓦片风格修改WebApp在线修改矢量瓦片风格。
您也可以通过SuperMap Online,使用SuperMap iPortal内置的矢量瓦片风格修改WebApp在线修改矢量瓦片风格。
